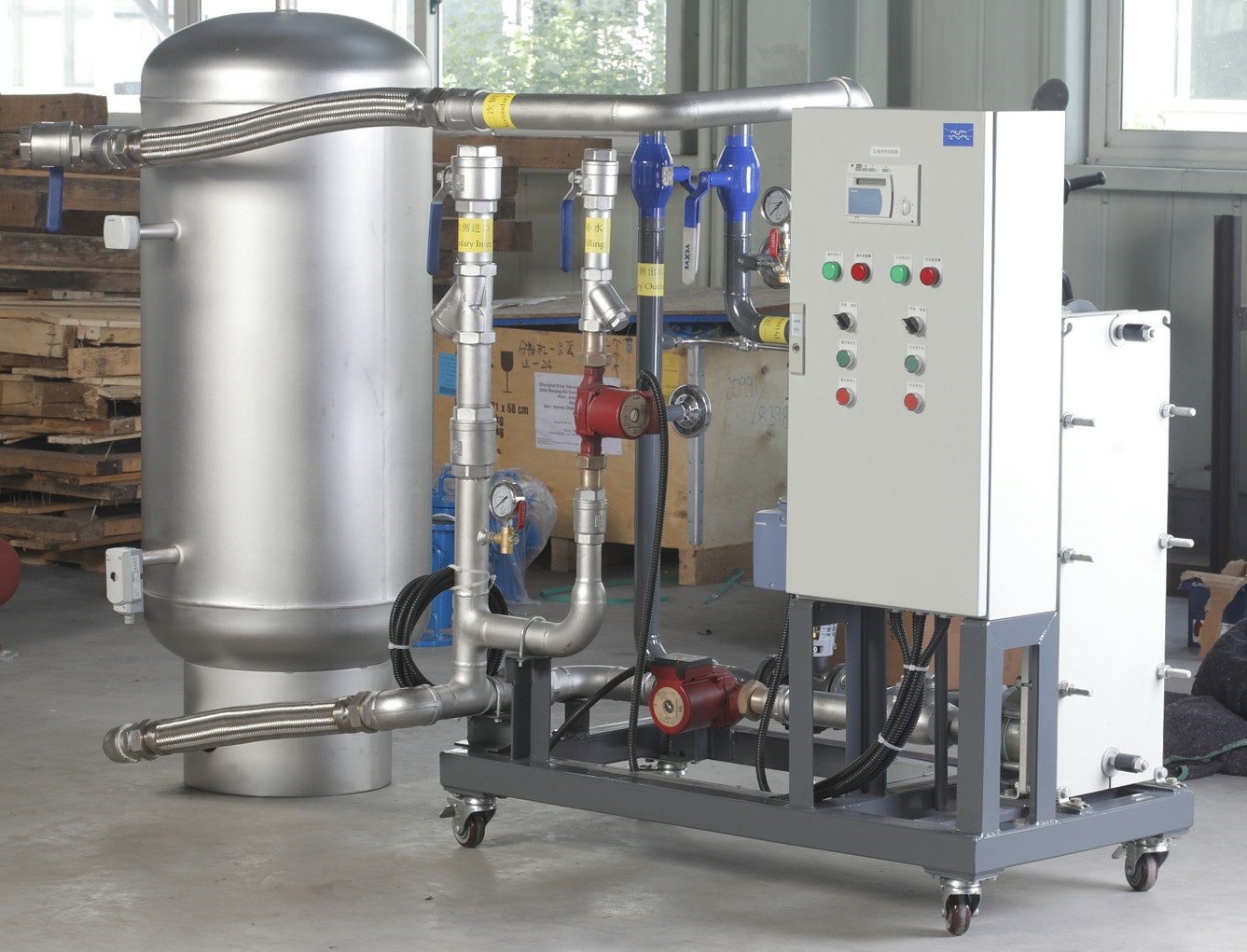

汽－水 换热型 生活热水SH系列换热机组
一、Hot/皓特-机组特性：
1. Hot/皓特机组即可采用品质更高的进口板式换热器，也可采用性价比较高的国产优质板式换热器。
2. Hot/皓特机组的技术方案全部由Hot/皓特公司提供，设计单位只需要给出基本应用参数即可，减轻了设计负担，提高了工作效率。
3. Hot/皓特机组为系列化产品，用户可根据用途和具体要求选用所需型号。Hot/皓特公司也可以进行非标设计，还可以提供“二合一”或“三合一”机组。
4. Hot/皓特机组既可供热，也可实现冷热两用。
5. Hot/皓特机组采用智能化的自控设计，达到真正的无人值守。任何人经简单培训都可操作自如。丰富的软件配置和多样的通讯接口使用户可以多种方式实现远程监控。
6. Hot/皓特机组现场就位施工量很小，只需要接好两侧接口，接通电源，机组即可运行。由于机组使用板式换热器，自身充注量小，开机后能在最短时间内达到设计运行工况。
7. 模块化设计，规模容量不受限制, 结构紧凑占地小，维修保养简单方便, 可按实际应用设计，满足特殊工艺要求
8. 经济的运行费用,无人值守全自控，人性化智能操作。
9. 详细的技术资料和操作维修手册。
10. 充足的备品备件和完善的售后服务。
二、Hot/皓特-机组配件选用具体说明:
1、换热器是换热机组中关键元件，换热器好坏及其效率高低直接影响着整体系统的运行状况。换热器我们选用瑞典Alfalaval(阿法拉伐)，占地小、效率高、维修方便。换热器设计余量大。考虑了在实际运行中可能发生的情况。
2、整体机组采用温度自控装置，由于是易损元件所以选用德国SIEMEMS（西门子）产品，可以达到将温度自动控制,操作简便控制灵敏。
3、机组补水口和自来水连接，如果压力不够可以提供自动补水增压泵。
4、机组设有安全阀，超压泻水，确保系统安全稳定。
5、机组中水泵选用丹麦GRUNDFOS（格兰富）或南方泵业产品。
我们认为，设备应选用质量好、售后服务强、性能价格比高的产品，也许当时一次性投资会略大一些，但将后的运行和维修费用会降低，长远看来还是非常合算的。请您参考。
三、Hot/皓特机组-参数表:
汽－水 换热型 生活热水SH系列换热机组
（一次侧热源：0.4MPa饱和蒸汽，二次侧供水温度：60℃）
|
机组型号 |
热负荷 |
蒸汽耗量 |
供热水量 |
供应户数 |
外形尺寸(mm) |
运行重量 |
|
HSW－SH2 |
116 |
174 |
2 |
12 |
1600×1000×1600 |
700 |
|
HSW－SH5 |
290 |
435 |
5 |
30 |
1800×1200×1800 |
1000 |
|
HSW－SH10 |
580 |
870 |
10 |
70 |
2000×1200×2000 |
1500 |
|
HSW－SH15 |
870 |
1305 |
15 |
100 |
2000×1200×2000 |
1500 |
|
HSW－SH20 |
1160 |
1740 |
20 |
130 |
2200×1500×2000 |
2500 |
|
HSW－SH30 |
1740 |
2610 |
30 |
220 |
2500×1700×2200 |
3500 |
|
HSW－SH40 |
2330 |
3480 |
40 |
300 |
2800×1900×2400 |
4500 |
|
HSW－SH50 |
2900 |
4350 |
50 |
420 |
2800×1900×2400 |
4500 |
|
HSW－SH60 |
3490 |
5220 |
60 |
500 |
3200×2100×2600 |
5500 |
|
HSW－SH80 |
4650 |
6960 |
80 |
760 |
3500×2300×2600 |
7200 |
|
HSW－SH100 |
5810 |
8700 |
100 |
950 |
3700×2500×3000 |
8800 |
注：
1 以上机组尺寸按换热器1台、蓄水罐1台、补水泵1台、循环泵1台、尺寸仅供参考。
2 机组基础尺寸为表中机组长、宽各加长300mm，基础高度150mm。
3 Hot/皓特提特殊要求的机组设计，量身定做，更好的满足您的使用要求，欢迎电话或网站咨询。
4型号说明:HSW-SH2：
H－Hot/皓特，
S－一次侧介质“蒸汽”
W－二次侧介质“水”
SH－机组类型“生活热水”
2－换热器换热水量“T/h”。

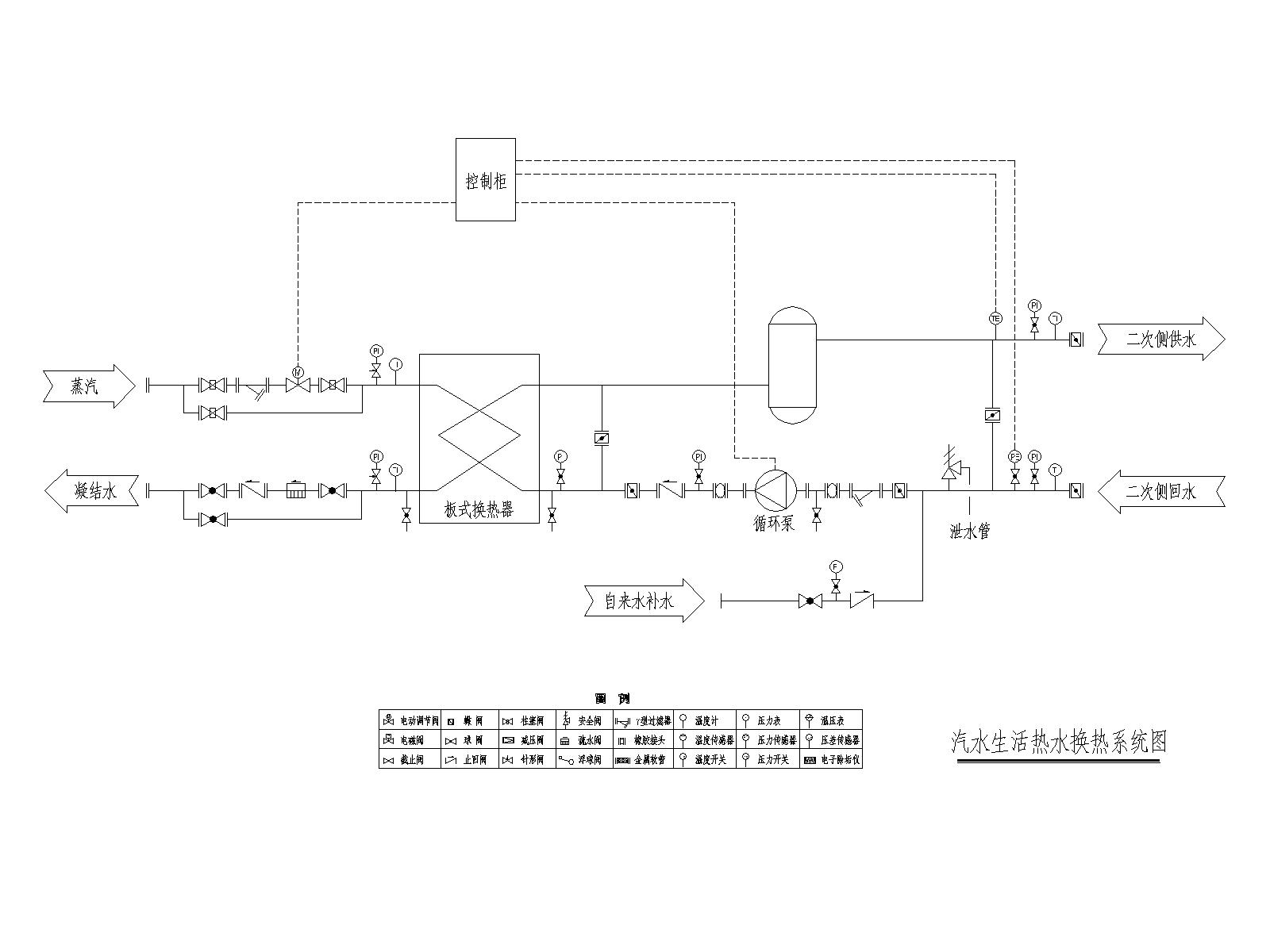

四、Hot/皓特机组-系统图:
