疏水阀及阀组

发布时间:2020-05-19 点击:2960

疏水阀


概述:疏水器被称为疏水阀,也叫自动排水器或凝结水排放器,其分为蒸汽系统使用和气体系统使用。疏水器装在用蒸汽管路或蒸汽设备的下端,其作用把蒸汽管道中或设备中蒸汽冷凝水不断排放到管道外,保证蒸汽系统的安全运行。疏水阀的构造不同,脱水原理也不同,但共同的作用就是脱水阻汽,该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。

自由浮球式蒸汽疏水阀 CS41H

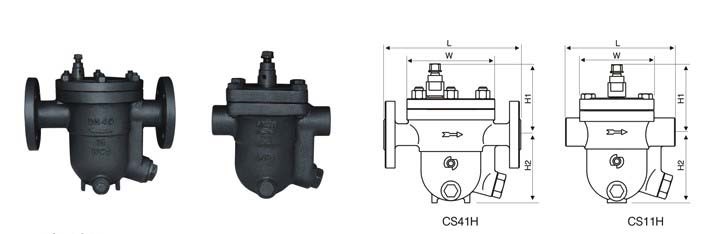

一、产品结构图


二、产品特点
1
,能连续排水性能稳定,排水量大,漏气率小、背压率高。
2
,不锈钢空心自由浮球阀是“阀门”唯一的主要部件,采用不锈钢高清度研磨的圆浮球。
3
,内部零件,均为不锈钢,抗腐蚀,耐磨损,适用寿命长。

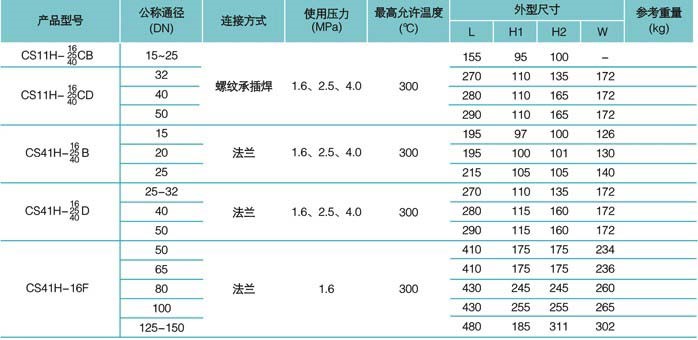

三、自由浮球式蒸汽疏水阀技术参数(单位:mm

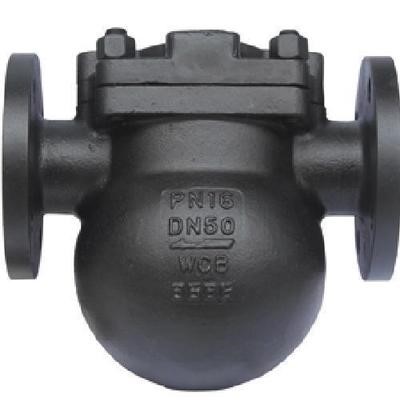

杠杆浮球式蒸汽疏水阀FT14



一、杠杆浮球式蒸汽疏水阀工作原理
该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

二、杠杆浮球式蒸汽疏水阀性能和优缺点
优点;
1,
在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损最小化,自带自动排空气装置具有良好的排空气性能。
2,
能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏水阀的好选择。
3
,带破蒸汽汽锁装置的“杠杆浮球浮球式疏水阀”和“自由浮球式疏水阀”是可能存在蒸汽汽锁的设备输水的好选择。
缺点;
暴露在低温环境下可能会受冰冻影响

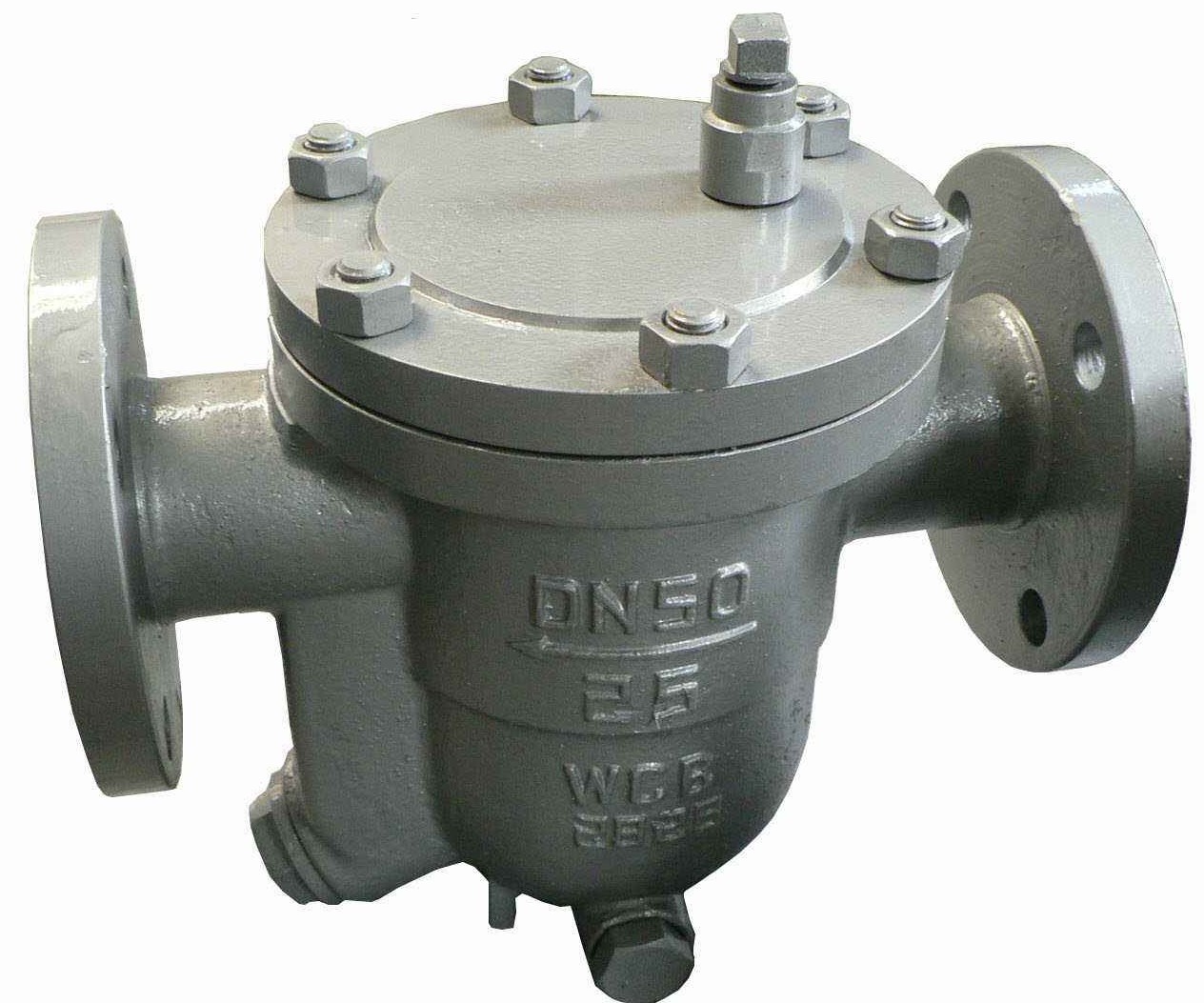

倒置桶式蒸汽疏水阀



倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

倒吊桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一,它的优点是:不怕水击,能连续排不冷凝气体,抗污性能好;最高背压≥90%,所有内件都是不锈钢制造,耐磨损、抗腐蚀;球形阀心和阀座是线接触,密封性能好,使用寿命长;间断排水和连续排水,能排接近饱和温度冷凝水,使加热设备达到最佳工作效率。倒吊桶式蒸汽疏水阀的阀座处于水密封的保护下,工作时无活蒸汽泄漏,节能效果好。

它适用于石油、化工、印刷、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。



优点:

1、内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。
2
、由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。
3
、浮桶倒置,不会被破坏压扁,不怕水击,寿命长。
4
、倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。
5
、不受背压的影响,在高的背压下能很好地工作。
6
、工作可靠,只有两个运动部件 ( 自由杠杆结构和倒置桶 ) ,故不会产生卡阻。

7、阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性能 ,无污物困扰。

主要特点

1、对凝结水的发生量适应性强,既可间歇排放,又可连续排放。

2、汽水分离可靠,阀内始终处于水封状态,有效阻止蒸汽泄露。

3、敞口型的浮子抗水击,设有排水孔,防止气锁或气堵现象。

4、用于蒸汽主管、分气缸、热交换器、硫化机、干燥机、空调机、医院用汽设备等。




圆盘式蒸汽疏水阀

产品名称:圆盘式蒸汽疏水阀

使用介质:饱和蒸汽 凝结水

一、圆盘式蒸汽疏水阀介绍

圆盘式“蒸汽疏水阀”是根据热动力学原理,利用蒸汽和凝结水的热动力学不同的特征,引起动能和势能动静压变化,使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。广泛用于蒸汽主管道,伴热管线、夹套蜗及各种小型蒸汽设备。

二、圆盘式蒸汽疏水阀工作原理

圆盘式“疏水阀”是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水。

三、圆盘式蒸汽疏水阀结构特点

1,本阀结构结实、重量轻、体积小使用压力范围大,不需要任何调节。

2,具有空气排放装置,迅速排除初时空气、保证快速气动。

3,可承受过热蒸汽、抗冰冻能力强,安装不受限制,均能正常工作。

四、圆盘式蒸汽疏水阀用途

适用于高温蒸汽主管和过热汽管网的阻汽排水。

五、圆盘式蒸汽疏水阀连续排水量表(公斤/小时 kg/h


1,压差是指“疏水阀”入口端与出口端的压力差。

2,排量是指蒸汽凝结水在单位小时内连续排放的量。

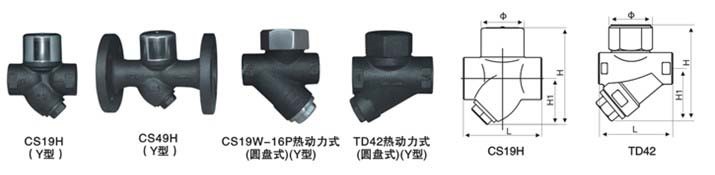

六、 圆盘式蒸汽疏水阀结构图



七、圆盘式蒸汽疏水阀技术参数

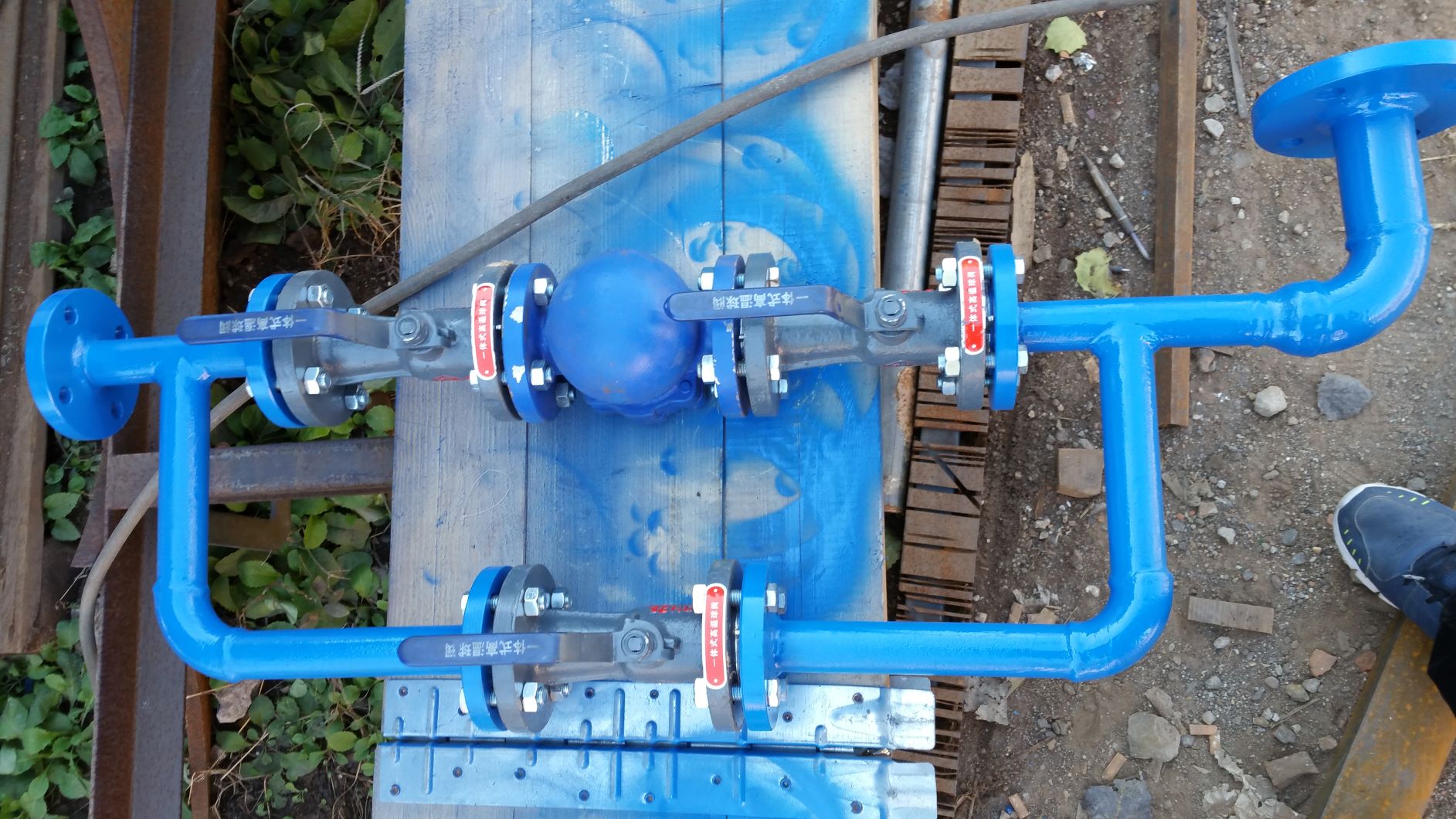

疏水阀组
